スタッド
頭付きスタッド
S3L
材質
日本産業規格 JIS B1198 認証品
製品の呼び方
例） S3L 16×80 S3L 19×100
新JIS規格品※1

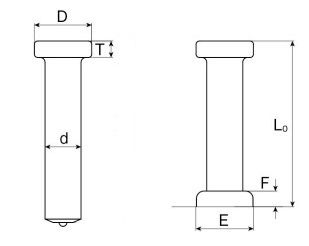

| 呼び名 | × | 呼び長さ （溶接後全長） |
軸部径 | 頭部径 | 頭部厚 | カラー形状（参考） | 適用フェルール | 備考 | |
|---|---|---|---|---|---|---|---|---|---|
| ｄ | Lo | d | D | T | E | F | |||
| 10 | × | 40～120 | 10 | 19 | 7 | 13 | 4 | KSN-10 | 受注生産（JIS相当品） |
| 13 | × | 70～500 | 13 | 25 | 8 | 17 | 5 | 100-101-114 | 受注生産 |
| 16 | × | 70～500 | 16 | 29 | 8 | 21 | 7 | 100-101-012 | 標準サイズ以外受注生産 |
| 19 | × | 80～500 | 19 | 32 | 10 | 25 | 9 | 100-101-152 | 標準サイズ以外受注生産 |
| 22 | × | 80～500 | 22 | 35 | 10 | 28 | 10 | 100-101-140 | 標準サイズ以外受注生産 |
| 25 | × | 80～500 | 25 | 41 | 12 | 32 | 12 | 100-101-045 | 受注生産 |
※1 ISO13918のSD2に準拠した製品です。
※2 ステンレス製頭付きスタッドも承ります。（受注生産品。形状はJIS B 1198準拠）
※3 上表Lo寸を超える長さのスタッドについてはお問合わせください。
材質
| スタッドタイプ | 化学成分（%） | 機械的性質 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Al | 引張強さ （N/mm2） |
降伏点 （N/mm2） |
伸び （%） |
|
| 頭付きスタッド JIS B 1198 シリコンキルド鋼 |
0.20 以下 |
0.15～ 0.35 |
0.30～ 0.90 |
0.040 以下 |
0.040 以下 |
– | 400～550 | 235以上 | 20 以上 |
| 頭付きスタッド JIS B 1198 アルミキルド鋼 |
0.20 以下 |
0.10 以下 |
0.30～ 0.90 |
0.040 以下 |
0.040 以下 |
0.02 以上 |
400～550 | 235以上 | 20 以上 |
