スタッド
異形棒鋼スタッド
長さ・曲げ角度など、詳細はお問合せください。 下記以外の形状でも製作可能ですので、お問合せください。
パイルスタッド工法等に使用されている異形棒鋼は、(株)神戸製鋼所の協力により溶接性に優れたスタッド溶接専用鋼KSW490を使用しています。
![](https://www.nsw-j.com/wp/wp-content/uploads/2023/01/25P6352_640_480-640x480.jpg)
使用しているスタッド溶接専用鋼
種類 | 化学的性質 | 機械的性質 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
C | Mn | Si | P | S | 降伏点 N/mm2 |
引張強さ N/mm2 |
伸び | 曲げ条件 | |||
% | 標点距離 | 内側条件 | 角度 | ||||||||
KSW490 (JIS G3112 SD345相当) |
0.20以下 | 0.30 ~ 0.90 |
0.15 ~ 0.35 |
0.035以下 | 0.035以下 | 345~ 440 | 490以上 | 20以上 | 8D | 4D | 180° |
製品例

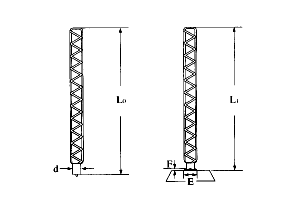

- D2L ・・・一般用異形捧鋼スタッド
- ACSD2 ・・・太径専用スタッド
![](/wp/wp-content/uploads/2023/01/cd8a67d6eb4a3d8355086db0bec1fc7c.gif)
曲げ1ヶ所の場合
D4L
(曲げ角度90°)
(曲げ角度90°)
![](/wp/wp-content/uploads/2023/01/D4L.gif)
D6L
(曲げ角度90°以外)
(曲げ角度90°以外)
![](/wp/wp-content/uploads/2023/01/D6L.gif)
曲げ2ヵ所の場合
D4CL2
![](/wp/wp-content/uploads/2023/01/D4CL2.gif)
D3CL2
![](/wp/wp-content/uploads/2023/01/D3CL2.gif)
D7CL2
![](/wp/wp-content/uploads/2023/01/D7CL2.gif)
D6CL2
![](/wp/wp-content/uploads/2023/01/D6CL2.gif)
D4SL2
![](/wp/wp-content/uploads/2023/01/D4SL2.gif)
D3SL2
![](/wp/wp-content/uploads/2023/01/D3CL21.gif)
D7SL2
![](/wp/wp-content/uploads/2023/01/D7SL2.gif)
D6SL2
![](/wp/wp-content/uploads/2023/01/D6SL2.gif)
