スタッド

高強度スタッド

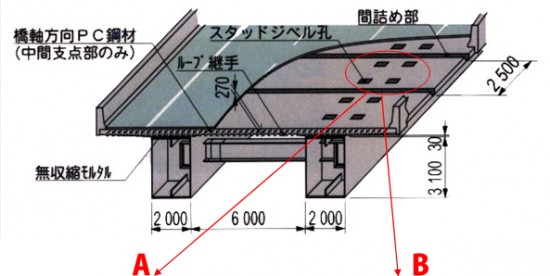

高耐久性、経済性を取り入れた、プレキャストPC床版のずれ止めとして、鋼桁にスタッド溶接して使用します。
特に高強度鋼桁(SM570)、高強度コンクリート(49N/m㎡)には高強度(HT570)スタッドボルトが必要です。

構成

(HT570製品は受注生産品に付き、納期等は最寄りの支社・営業所の担当者にお問合せください。)

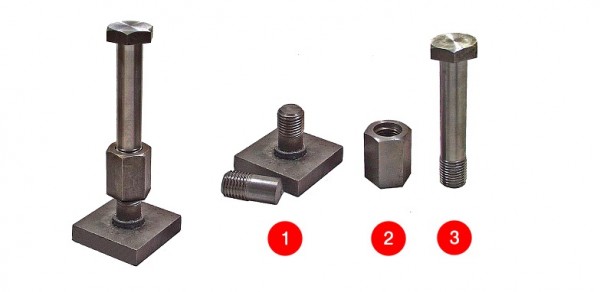

高強度ねじスタッド

  1. ねじスタッド(HT570) MPL 27×50-26
  2. 高ナット(強度区分 6)
  3. 六角頭付きボルト(強度区分 6.8)

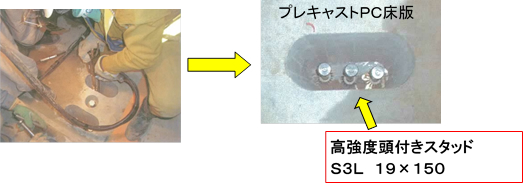

高強度頭付きスタッド

頭付きスタッド(HT570)

  • S3L 22
  • S3L 25

サイズ一例

名称 サイズ
ねじスタッド MPL 27×50-26 HT570
頭付きスタッド S3L 22×150 HT570
S3L 25×150 HT570

機械的性質

材質 降伏点
(N/mm2)
引張強さ
(N/mm2)
伸び
(%)
HT570 460以上 570以上 14以上
SM570 450以上 570~720 20以上

*SM570材は鋼板のスペックです。
